钨是最有中国特色的有色金属，2018年全球钨储量330万吨，其中中国储量190万吨，占世界钨总储量的58%。除中国外，钨资源较为分散，世界钨储量排名第二的俄罗斯也仅占全球7%的储量。丰富的钨资源为我国硬质合金行业的发展提供了重要的资源保障。

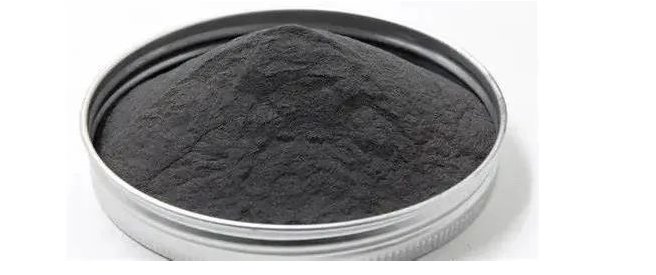

钨粉是加工粉末冶金钨制品和钨合金的主要原料。纯钨粉可制成丝、棒、管、板等加工材和一定形状制品。钨粉与其他金属粉末混合，可以制成各种钨合金，如钨钼合金、钨铼合金、钨铜合金和高密度钨合金等。钨粉的另一个重要应用是制成碳化钨粉，进而制备硬质合金工具，如车刀、铣刀、钻头和模具等。

用氢还原法制取钨粉的工艺过程一般分为两个阶段：第一阶段在500～700^oC温度下，三氧化钨还原成二氧化钨；第二阶段在700～900^oC温度下，二氧化钨还原成钨粉。还原反应常在管式电炉或回转式炉中进行。还原钨粉的性能(如纯度、粒度、粒度组成等)主要取决于还原工艺。在管式炉中还原钨粉时，影响还原速度的主要工艺参数是还原温度、烧舟中氧化钨的装载量、烧舟移动速度、氢气流速及氢气中水分含量。随着还原温度的升高，钨粉的粒度变粗。

钨粉的制取除了氢还原法外，还有早期采用的氧化钨碳还原法，还原温度高于1050^oC。用这种方法得到的钨粉纯度较低。此外，用金属铝、钙、锌等还原氧化钨的工艺研究工作亦在进行中。对于特殊应用而要求高纯度、超细粒度的钨粉，则发展了氯化钨氢还原法，得到的钨粉粒度可小于0.05μm。

钨粉性能指标有比表面积、粒度分布、钨粉微观形貌等，钨粉越细，比表面积越大，粉末成型性能越好。
《GB/T 26726-2011超细钨粉》详细规定了钨粉比表面积测试方法及数据要求，规范严格的测试离不开高性能比表面测试仪，为了保证测试过程的严谨性及结果的可靠性，精微高博公司研发的JW-BK200系列比表面积测试仪采用小量程(0.1torr/1torr)传感器，搭载高真空（10^-8Pa）分子泵，对样品比表面数据进行采集，并将采集的数据传入多维分析模型中，从而得到令人满意的实验结果。

 JW-BK200系列高性能双站比表面积及介孔孔径分析仪
